תליית שק אגרוף, נדנדה או ערסל מהתקרה: כמה כוח זה באמת מפעיל

רוב מה שתולים מהתקרה — מנורה, תקרה תלויה, מאוורר — הוא עומס שקט: הוא שוקל מה שהוא שוקל, וזהו. שק אגרוף, נדנדה וערסל שונים לגמרי. הם זזים, נחבטים ומתנדנדים, והכוח שהם מפעילים על נקודת העיגון גדול כמה מונים מהמשקל שלהם. זו הסיבה שדווקא הם — ולא הנברשת הכבדה — הם שנופלים מהתקרה. בהמשך תמצאו רשימת בדיקה לפני תלייה, טעויות נפוצות והנחיות לתחזוקה.

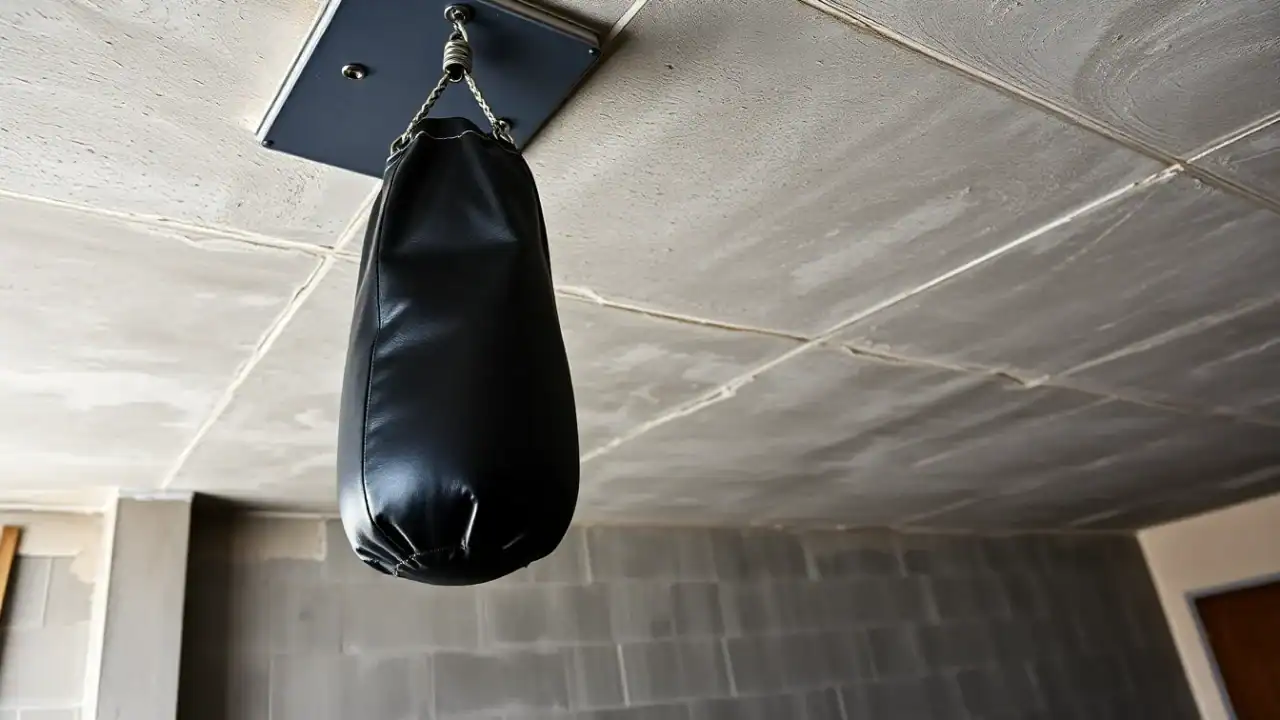

שק אגרוף: פי שניים עד פי ארבעה מהמשקל

כשמכים בשק הוא נדחף הצידה, נעצר בקצה המטוטלת וחוזר — ובכל עצירה כזו השרשרת נמתחת בחבטה. מדריכים מקצועיים לציוד אגרוף מעריכים שהכוח בנקודת התלייה מגיע לפי שניים עד פי ארבעה ממשקל השק בסדרת מכות חזקה, וממליצים שכל רכיב במערכת — עוגן, פלטה, שרשרת, קרבינר — יהיה מדורג לפחות לפי ארבעה ממשקל השק.

אבל המספר הגדול הוא לא הבעיה העיקרית. הבעיה היא החזרה: אלפי חבטות בכל אימון, מאות אימונים בשנה. עומס מחזורי כזה "מנער" דיבל פלסטיק החוצה לאט, מרחיב את החור ומשחרר ברגי עץ. עוגן שהחזיק חצי שנה יכול ליפול ביום רגיל לגמרי.

ערסל: הזווית קובעת הכול

כאן החשבון מפתיע את רוב האנשים. ערסל תלוי בין שתי נקודות, והכוח בכל חבל תלוי בזווית שבה החבל יורד מהעוגן — לא רק במשקל השוכב. הנוסחה פשוטה: הכוח בכל קצה שווה למשקל חלקי פעמיים הסינוס של הזווית מהאופק.

כלומר ערסל "יפה ומתוח" עלול להעמיס על כל עוגן כמעט פי שלושה ממשקל מי ששוכב בו — ועוד לפני שמישהו קופץ לתוכו. הכלל של יצרני ערסלים, לתלות בזווית של כ-30 מעלות, אינו עניין של נוחות אלא של הנדסה. וחשוב לזכור: בערסל בין שני קירות הכוח מושך את העוגנים החוצה מהקיר באלכסון, לא רק כלפי מטה.

נדנדה: גם היא מכפילה

נדנדה היא מטוטלת. בנקודה התחתונה של התנודה, המתח בחבלים גדל בגלל התאוצה המרכזית. נדנדה שמגיעה לזווית של 60 מעלות מהאנך מעמיסה בנקודה התחתונה פי שניים ממשקל היושב; ילד של 30 ק"ג הופך לרגע ל-60 ק"ג על שני העוגנים. מבוגר שמתנדנד "בשביל הכיף" — עוד יותר.

על מה אפשר לתלות — ועל מה אסור

תקרת בטון יצוק

המצע הטוב ביותר. אבל זכרו שתקרה היא אזור מתוח שבו הבטון סדוק מעצם התכנון, ולכן העוגן חייב להיות מתכתי ומאושר לבטון סדוק — בורג בטון או עוגן מכני מתאים, לא דיבל ניילון. עדיף פלטת תלייה עם שניים עד ארבעה עוגנים במקום עוגן יחיד עם עין: כך העומס מתחלק, ויש גיבוי אם אחד נחלש. הפירוט המלא — כולל טבלאות עומס לבטון סדוק — במאמר חיבור בתקרה: מה באמת מחזיק.

לוח חלול דרוך (ספנקריט)

כאן צריך זהירות כפולה: הקליפה התחתונה דקה, יש בתוך הלוח כבלי דריכה שאסור לפגוע בהם, והעומס הדינמי והמחזורי הוא בדיוק מה שהקליפה הדקה הכי פחות אוהבת. לשק אגרוף כבד או לנדנדה של מבוגרים על לוח חלול — כדאי להתייעץ עם מהנדס, או לבחור מתקן עומד.

תקרת גבס, תקרה קלה, קורת עץ דקה

לא. תקרת גבס תלויה בעצמה על מוטות — היא לא נועדה לשאת אדם מתנדנד. גם קורת עץ דקה בפרגולה אינה בהכרח מתאימה לעומס דינמי של מבוגר.

רשימת בדיקה לפני שתולים

טעויות נפוצות

1. הנחה שמה שהחזיק מנורה יחזיק שק או נדנדה.
2. עוגן אחד לכל העומס, בלי חלוקה לכמה נקודות כשמתאים.
3. אי-בדיקה של קרבינרים וחוליות חיבור, שנשחקות.
4. תלייה בתקרה שאינה מיועדת לכך, כמו גבס או תקרה קלה.

איך מתקינים נכון

1. מאתרים את המצע ואת הזיון. בלוח חלול — גם את כבלי הדריכה, לפי תוכנית הלוח.
2. בוחרים עוגן מתכתי מאושר לבטון סדוק, ועדיף פלטה עם כמה עוגנים. את העומס מחשבים לפי הכוח הדינמי, לא לפי המשקל.
3. קודחים בכלי הנכון ובקוטר ובעומק שהיצרן קובע — מקדחה, פטישון או רוטרי.
4. מוסיפים קפיץ בולם ומסתובב (swivel) לשק אגרוף. הקפיץ מקטין את החבטה בעוגן ואת הרעש שעובר לתקרה, והמסתובב מונע פיתול של השרשרת.
5. מוודאים שכל רכיב מדורג לפחות לפי ארבעה מהמשקל: שרשרת, קרבינר, עין.
6. בודקים כל כמה חודשים — חור שהתרחב, אבקת בטון מתחת לפלטה, או ברגים שהשתחררו הם סימן לעצור מיד.

תחזוקה ובדיקה תקופתית

• בדקו את העוגן והחיבורים אחת לתקופה, ואחרי אירוע חריג כמו נפילה או תנודה חזקה.
• הסירו מיד פריט שהחיבור שלו רופף או שנראה בו נזק.
• רשמו תאריך התקנה ובדיקה, ושמרו אישורים ותוויות יצרן.
• אם שכנים מתלוננים על רעש או רעידות, בדקו שוב את הבלימה והחיבור.

איזה עוגן של אדיט לאיזה מקרה

בחירת העוגן מתחילה בתקרה עצמה ובעומס, ואחר כך במוצר. הטבלה מסכמת כיוון כללי. את הפרטים, העומסים המותרים והתנאים לבטון סדוק קובעים נתוני היצרן והאישור ההנדסי, ולא הטבלה.

קשור לזה

לבחירת עוגן לפי סוג הקיר — איזה דיבל לבחור. לתלייה על קיר גבס — טלוויזיה על קיר גבס. ולעבודה בממ"ד — קידוח בקיר ובתקרת ממ"ד.
